Чистка теплообменников отопления в МКД

• 1. Как подтвердить загрязнение теплообменника
• 2. Чем различаются первичный и вторичный контуры
• 3. Безразборная или разборная очистка
• 4. Подготовка и проведение работ в ИТП
• 5. Как принять результат по измерениям
• 6. Чек-лист для управляющей организации

Когда дом недополучает тепло, теплообменник часто назначают виновником без проверки. Но похожую картину дают забитый фильтр, недостаточный расход, неверное положение регулирующего клапана, неисправность насоса и разбалансировка внутренней системы. Поэтому профессиональная чистка теплообменника в ИТП начинается не с подключения промывочной станции, а с фиксации параметров работающего оборудования.

Цель работ — не получить визуально чистую воду на сливе, а восстановить передачу тепла и расчётный проток через аппарат. Для этого до остановки и после пуска сравнивают температуры на четырёх патрубках, расход, перепад давления и положение регулирующей арматуры при сопоставимой нагрузке.

Как подтвердить загрязнение теплообменника

В пластинчатом теплообменнике первичный теплоноситель и вода внутренней системы движутся по чередующимся каналам, не смешиваясь между собой. Тепло проходит через тонкую металлическую пластину. Отложения одновременно создают дополнительное тепловое сопротивление и уменьшают живое сечение каналов: аппарат передаёт меньше тепла, а насосу становится труднее обеспечить требуемый расход.

Одного признака недостаточно. Низкая температура подачи во внутреннюю систему может быть следствием недостаточной температуры на вводе, закрытого клапана или малого расхода. Рост перепада давления может возникнуть не только на пластинах, но и на фильтре. Диагноз подтверждают совокупностью измерений и проверкой соседних узлов.

Что записать до остановки ИТП

• температуры на входе и выходе первичной стороны;
• температуры на входе и выходе вторичной стороны;
• расходы по обоим контурам, если они доступны;
• давление до и после теплообменника либо перепад на аппарате;
• положение регулирующего клапана и режим циркуляционного насоса;
• наружную температуру, текущую нагрузку и время снятия показаний.

Перед выводом о загрязнении проверяют сетчатые фильтры, исправность датчиков, фактическое открытие клапана и работу насоса. Сравнивать показатели «до» и «после» следует при близких режимах. Иначе изменение погоды или нагрузки может выглядеть как результат промывки.

Чем различаются первичный и вторичный контуры

На первичной стороне в аппарат поступает сетевой теплоноситель. Здесь характерны продукты коррозии магистралей, окалина и механические частицы, принесённые потоком. На вторичной стороне циркулирует вода внутридомовой системы. Её состояние зависит от качества подпитки, коррозии труб и радиаторов, частоты ремонтов и количества свежей воды, поступающей в контур.

Загрязнение может быть несимметричным: одна сторона сохраняет нормальный проток, а другая уже создаёт повышенное сопротивление. Поэтому подключать станцию «по привычной схеме» нельзя. Сначала устанавливают, какой контур очищают, где расположены сервисные точки и можно ли надёжно отсечь аппарат от действующей системы.

Состав реагента подбирают с учётом материала пластин, припоя или прокладок и предполагаемого состава отложений. Универсальная концентрация для всех аппаратов отсутствует. Слишком активный раствор может повредить металл или уплотнения, а слишком слабый — не восстановить проходимость каналов.

Безразборная или разборная очистка

Когда используют безразборную промывку

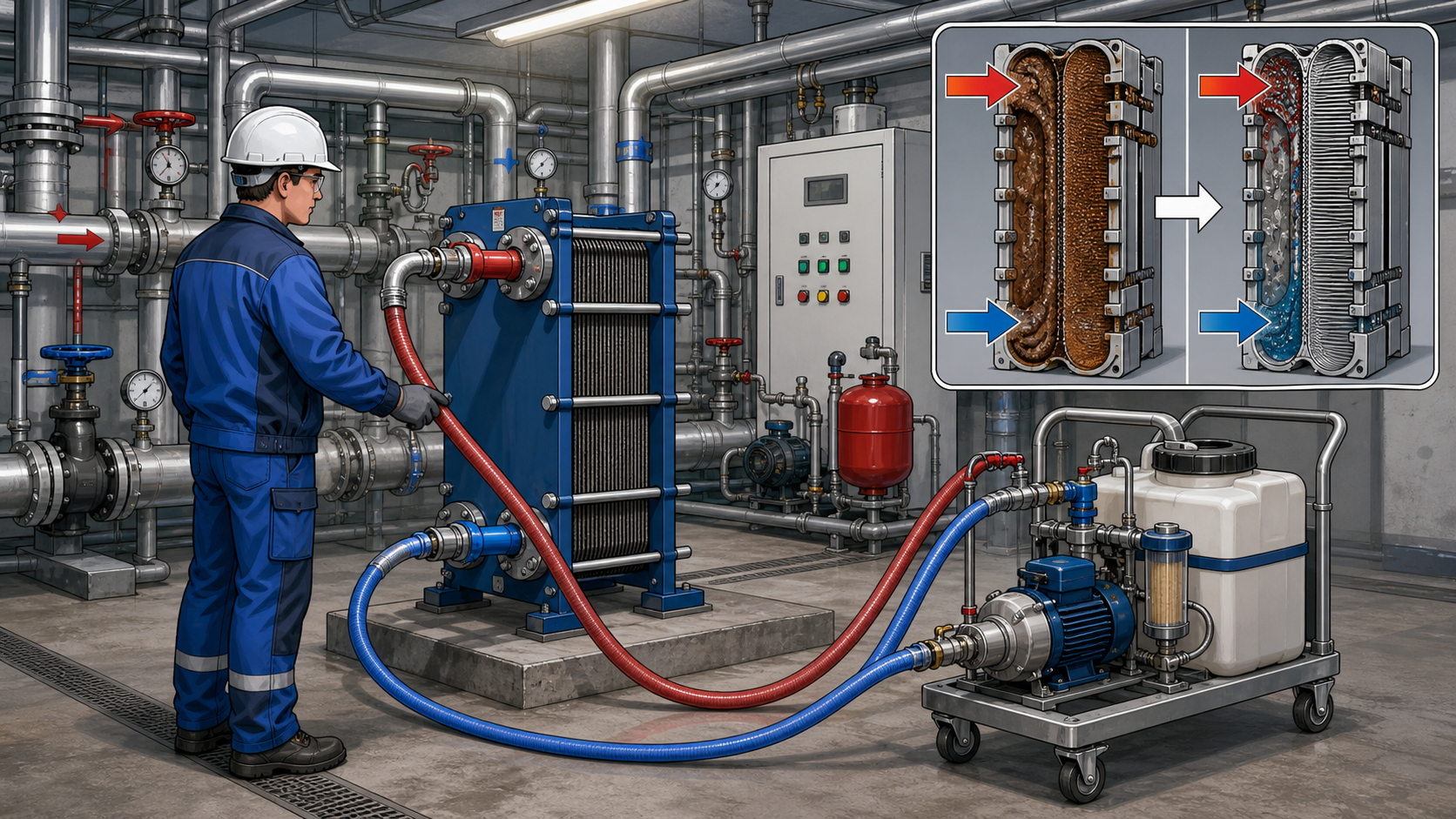

При CIP-очистке промывочную станцию соединяют с выбранной стороной теплообменника и создают замкнутую циркуляцию раствора. Метод подходит, когда аппарат герметичен, каналы сохраняют проходимость, а характер отложений позволяет удалить их химическим способом. Во время работы контролируют циркуляцию и параметры, предусмотренные технологической картой реагента.

Безразборная промывка — основной вариант для паяных аппаратов, которые конструктивно нельзя раскрыть. Однако она не устраняет механические повреждения, внутреннюю негерметичность и полностью перекрытые каналы. Если раствор не проходит через загрязнённый участок, увеличение концентрации не заменяет диагностику.

Когда требуется разборка

Разборный аппарат раскрывают, если нужно осмотреть каждую пластину, удалить плотные локальные загрязнения, проверить прокладки или найти деформацию. Пластины очищают без повреждения профиля и поверхности, после чего устанавливают в исходной последовательности и стягивают пакет до размера, предусмотренного документацией оборудования.

Разборка даёт возможность увидеть фактическое состояние аппарата, но повышает требования к квалификации исполнителя. Ошибка в последовательности пластин, перекос пакета или повторное использование непригодных прокладок способны вызвать внешнюю течь или переток между контурами.

Подготовка и проведение работ в ИТП

До остановки согласуют допустимый перерыв в теплоснабжении, определяют границы отключаемого участка и проверяют, удерживает ли запорная арматура давление. На схеме отмечают очищаемую сторону, направление штатного потока, точки подключения станции и безопасный маршрут удаления использованного раствора.

1. Фиксация исходных данных. Параметры записывают до изменения настроек и остановки оборудования.
2. Отключение и изоляция. Аппарат отсоединяют от рабочего контура, сбрасывают давление и исключают случайное открытие арматуры.
3. Подключение станции. Шланги закрепляют на выбранной стороне, проверяют соединения и организуют замкнутый контур.
4. Контролируемая циркуляция. Работы ведут по технологической карте конкретного состава, не превышая ограничения материалов аппарата.
5. Удаление раствора. Отработанный состав собирают и обрабатывают способом, предусмотренным для применённого реагента.
6. Финальная промывка. Контур промывают водой до установленных технологической картой критериев.
7. Проверка и пуск. Подтверждают герметичность, постепенно заполняют аппарат и выводят систему на рабочий режим.

Пуск выполняют под наблюдением специалиста. Отложения могли скрывать дефект пластины или прокладки, поэтому герметичность контролируют не только перед заполнением, но и после появления рабочего давления и температуры.

Как принять результат по измерениям

Цвет раствора и внешний вид аппарата не подтверждают восстановление его характеристик. После стабилизации режима повторно фиксируют те же показатели и в тех же точках, что до остановки. При сопоставимой нагрузке оценивают изменение температурного режима, расхода и перепада давления.

Положительный результат означает, что аппарат передаёт требуемое тепло при меньшем сопротивлении или при менее напряжённом положении регулирующего органа. Конкретные критерии зависят от схемы ИТП и паспортных данных оборудования. Если режим не восстановился, последовательно проверяют остаточное загрязнение, фильтры, насос, клапан, датчики и гидравлическую настройку системы.

Что должно остаться в акте

• обозначение и модель очищенного теплообменника;
• сторона и границы обработанного контура;
• исходные и итоговые параметры с указанием точек измерения;
• метод очистки, применённый состав и режим обработки;
• результаты финальной промывки и проверки герметичности;
• обнаруженные дефекты и рекомендации по дальнейшей эксплуатации.

Чек-лист для управляющей организации

• Есть ли измерения, подтверждающие загрязнение именно теплообменника?
• Проверены ли фильтры, насосы, датчики и регулирующая арматура?
• Указано ли, какую сторону аппарата будут очищать?
• Подтверждена ли совместимость реагента с пластинами, припоем и прокладками?
• Определены ли порядок отключения, сбора раствора и безопасного пуска?
• Зафиксированы ли одинаковые точки и условия измерений до и после работ?
• Перечислены ли параметры и документы, которые подрядчик передаст при сдаче?

Такой порядок позволяет принимать решение о чистке по состоянию оборудования, а результат — по данным, а не по субъективной оценке. Для многоквартирного дома это особенно важно: необоснованная остановка ИТП создаёт неудобства жильцам, а непроверенная промывка не устраняет причину нестабильного отопления.
